华为eNSP两个交换机vlan实现连接互通

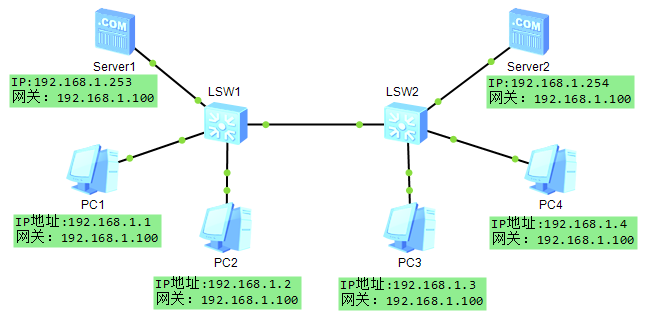

新建好拓扑，如下图：

按上面标注的配置好客户端，网关都是192.168.1.100

接下来配置交换机LSW1，代码如下：

<Huawei>sys

[Huawei]sysname SwitchA

[SwitchA]int g0/0/1

[SwitchA-GigabitEthernet0/0/1]port link-type acc

[SwitchA]int g0/0/2

[SwitchA-GigabitEthernet0/0/2]port link-type acc

[SwitchA]int g0/0/3

[SwitchA-GigabitEthernet0/0/3]port link-type acc

[SwitchA]vlan 10

[SwitchA-vlan10]port g0/0/1

[SwitchA]vlan 20

[SwitchA-vlan20]port g0/0/2

[SwitchA]vlan 30

[SwitchA-vlan30]port g0/0/3

[SwitchA]int g0/0/24

[SwitchA-GigabitEthernet0/0/24]port link-type trunk

[SwitchA-GigabitEthernet0/0/24]port trunk allow-pass vlan all

[SwitchA]dis vlan

The total number of vlans is : 4

--------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

--------------------------------------------------------------------------------

VID  Type    Ports

--------------------------------------------------------------------------------

1    common  UT:GE0/0/4(D)      GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)

GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)

GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)

GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)

GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)

GE0/0/24(U)

10   common  UT:GE0/0/1(U)

TG:GE0/0/24(U)

20   common  UT:GE0/0/2(U)

TG:GE0/0/24(U)

30   common  UT:GE0/0/3(U)

TG:GE0/0/24(U)

VID  Status  Property      MAC-LRN Statistics Description

--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

30   enable  default       enable  disable    VLAN 0030

<SwitchA>sa

接下来配置交换机LSW2，代码如下：

<Huawei>sys

[Huawei]sysname SwitchB

[SwitchB]int g0/0/1

[SwitchB-GigabitEthernet0/0/1]port link-type acc

[SwitchB]int g0/0/2

[SwitchB-GigabitEthernet0/0/2]port link-type acc

[SwitchB]int g0/0/3

[SwitchB-GigabitEthernet0/0/3]port link-type acc

[SwitchB]vlan 10

[SwitchB-vlan10]port g0/0/1

[SwitchB]vlan 20

[SwitchB-vlan20]port g0/0/2

[SwitchB]vlan 30

[SwitchB-vlan30]port g0/0/3

[SwitchB]int g0/0/24

[SwitchB-GigabitEthernet0/0/24]port link-type trunk

[SwitchB-GigabitEthernet0/0/24]port trunk allow-pass vlan all

[SwitchB]dis vlan

The total number of vlans is : 4

--------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

--------------------------------------------------------------------------------

VID  Type    Ports

-------------------------------------------------------------------------------

1    common  UT:GE0/0/4(D)      GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)

GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)

GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)

GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)

GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)

GE0/0/24(U)

10   common  UT:GE0/0/1(U)

TG:GE0/0/24(U)

20   common  UT:GE0/0/2(U)

TG:GE0/0/24(U)

30   common  UT:GE0/0/3(U)

TG:GE0/0/24(U)

VID  Status  Property      MAC-LRN Statistics Description

--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

30   enable  default       enable  disable    VLAN 0030

<SwitchB>sa

到此配置已完成，我们来测试下，

在PC1里ping 192.168.1.3

在PC2里ping 192.168.1.4

在Server1里ping 192.168.1.254

经测试所有正常ping通，所以我们的目的实现了！
