AR配置PPPoE拨号上网示例

AR配置PPPoE拨号上网示例

适用于：同时带以太WAN口和以太LAN口的机型，本示例以AR1220为例。

业务需求：

运营商分配的PPPoE用户名为user1，密码为huawei123。

实现内网用户通过路由器访问外网。

拓扑简图：

组网规划：

WAN口GE1连接外网。

LAN口连接内网，内网的网段为192.168.1.0/24。

内网用户获取IP的方式：DHCP（动态获取IP）。

操作步骤：

一、WAN侧配置

1. 配置PPPoE拨号接口

<AR> system-view                                                                                      //先从用户视图切换到系统视图再进行配置

[AR] interface dialer 1                                                                                  //创建并进入Dialer接口

[AR-Dialer1] dialer user abc                                                                         //启动共享DCC功能

[AR-Dialer1] dialer bundle 1

[AR-Dialer1] dialer number 1 autodial                                                           //配置拨号失败时将dialer接口状态转换为Down

说明：为匹配服务器端配置的CHAP或PAP两种不同认证方式，下面同时配置CHAP和PAP两种认证方式的用户名和密码

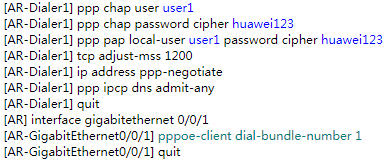

[AR-Dialer1] ppp chap user user1                                                                 //配置CHAP认证方式的用户名

[AR-Dialer1] ppp chap password cipher huawei123                                        //配置CHAP认证方式的密码

[AR-Dialer1] ppp pap local-user user1 password cipher huawei123                  //配置PAP认证方式的用户名和密码

[AR-Dialer1] tcp adjust-mss 1200                                                                 //配置接口的TCP最大报文段长度为1200字节

[AR-Dialer1] ip address ppp-negotiate

[AR-Dialer1] ppp ipcp dns admit-any

[AR-Dialer1] quit

[AR] interface gigabitethernet 0/0/1                                                             //进入WAN口（GE1）建立PPPoE会话

[AR-GigabitEthernet0/0/1] pppoe-client dial-bundle-number 1                         //dial-bundle-number编号需要和dialer bundle编号一致

[AR-GigabitEthernet0/0/1] quit

2. 配置默认路由

[AR] ip route-static 0.0.0.0 0.0.0.0 dialer 1

3. 配置NAT功能

[AR] acl number 3000

[AR-acl-adv-3000] rule permit ip

[AR-acl-adv-3000] quit

[AR] interface dialer 1

[AR-Dialer1] nat outbound 3000

[AR-Dialer1] quit

二、LAN侧配置

配置接口IP和DHCP服务器（为PC分配IP）

说明：LAN口是二层接口不能直接配置IP，由于它默认属于VLAN 1，需要为其创建VLANIF1接口再配置IP。

[AR] dhcp enable                                                                                        //打开DHCP总开关

[AR] interface vlanif 1                                                                                  //创建VLANIF1接口，并配置IP和子网掩码

[AR-Vlanif1] ip address 192.168.1.1 255.255.255.0

[AR-Vlanif1] dhcp select interface                                                                 //启用接口地址池方式的DHCP服务器功能

[AR-Vlanif1] dhcp server dns-list 114.114.114.114                                          //配置DNS服务器为公共的DNS（114.114.114.114）

[AR-Vlanif1] return

文章来源：https://forum.huawei.com/enterprise/zh/thread-407737.html
